Port Security adalah lapisan fitur kontrol lalu lintas di dua Cisco switch Catalyst. Hal ini memungkinkanadministrator mengkonfigurasi port switch individu untuk memungkinkan hanya sejumlah tertentu dari sumberalamat MAC ingressing pelabuhan. Penggunaan utamanya adalah untuk mencegah penambahan oleh pengguna dari "bodoh" switch secara ilegal memperluas jangkauan jaringan (misalnya sehingga dua atau tigapengguna dapat berbagi port akses tunggal). Penambahan perangkat unmanaged mempersulit pemecahan masalah dengan administrator dan sebaiknya dihindari
1, Buat terlebih dahulu topologi seperti berikut.
3. Untuk menambahkan ip pada router dapat dilakukan dengan cara berikut.

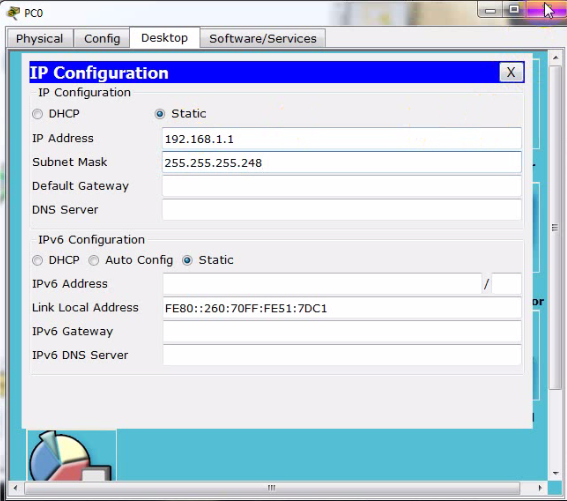

4. Jika semua pc dari 1-4 termaksud router sudah memiliki ip, sekarang kalian lakukan ping ke setiap pc termaksud router untuk mendapatkan mac address dari setiap port pada pc dan router.
5. Apabila proses ping dari pc 1 sampai pc 4 dan router berhasil maka kalian dapat melihat mac address dari setiap port di switch dengan menggunakan perintah seperti gambar dibawah.
Catat hasil mac address dari setiap port karena nanti akan kita gunakan untuk mendaftarkan port ketika mengaktifkan port security
6. Jika sudah di catat atau di copy, sekarang kita aktifkan port security lalu daftarkan portnya. kalian dapat menggunakan perintah seperti berikut ini.
7. Daftarkan pula port 1,3,4,dan 5 dengan menggunakan perintah yang sama. Jika sudah kalian dapat melihat lagi table mac address pada switch. Jika semua sudah menjadi static maka kalian tinggal melakukan percobaan.
8. Untuk mencoba apakah konfigurasi port security yang tadi sudah kita lakukan kalian bisa mengubah port pc 2 yang tadinya FastEthernet 0/2 menjadi FastEthernet 0/3 dan pada pc 3 yang port awalnya FastEthernet 0/3 di ubah menjadi FastEthernet 0/2. Setelah itu kalian lakukan ping. Yang terjadi adalah koneksi terputus
