Lab 8. Configurasi Interface

Assalamu'alaikum Warohmatullahi Wabarakatuh semuanya, pada kesemaptan kali ini saya akan sedikit menjelaskan tentang konfigurasi interface pada routerboard.

· Tujuan Pembelajaraan

o Untuk tahu apa itu VLAN

o Agar tahu cara konfigurasi IP Address di routerboard

o Agar tahu cara mengubah nama interaface dan memberikan comment

o Agar tahu cara disable dan enable suatu interface

o Agar tahu cara membuat vlan baru dan menghapus seuatu vlan

o Agar tahu cara menjadikan routerboard menjadi switch

· Konsep Dasar

VLAN merupakan suatu model jaringan yang tidak terbatas pada lokasi fisikseperti LAN , hal ini mengakibatkan suatu network dapat dikonfigurasi secaravirtual tanpa harus menuruti lokasi fisik peralatan. Penggunaan VLAN akanmembuat pengaturan jaringan menjadi sangat fleksibel dimana dapat dibuatsegmen yang bergantung pada organisasi atau departemen, tanpa bergantung padalokasi workstation .

VLAN diklasifikasikan berdasarkan metode (tipe) yang digunakan untukmengklasifikasikannya, baik menggunakan port, MAC addresses dsb. Semuainformasi yang mengandung penandaan/pengalamatan suatu vlan (tagging)di simpan dalam suatu database (tabel), jika penandaannya berdasarkanport yang digunakan maka database harus mengindikasikan port-port yangdigunakan oleh VLAN. Untuk mengaturnya maka biasanya digunakanswitch/bridge yang manageable atau yang bisa di atur. Switch/bridgeinilah yang bertanggung jawab menyimpan semua informasi dan konfigurasisuatu VLAN dan dipastikan semua switch/bridge memiliki informasi yang sama.Switch akan menentukan kemana data-data akan diteruskan dan sebagainya.atau dapat pula digunakan suatu software pengalamatan (bridging software)yang berfungsi mencatat/menandai suatu VLAN beserta workstation yang didalamnya.untuk menghubungkan antar VLAN dibutuhkan router.

Setting IP Address

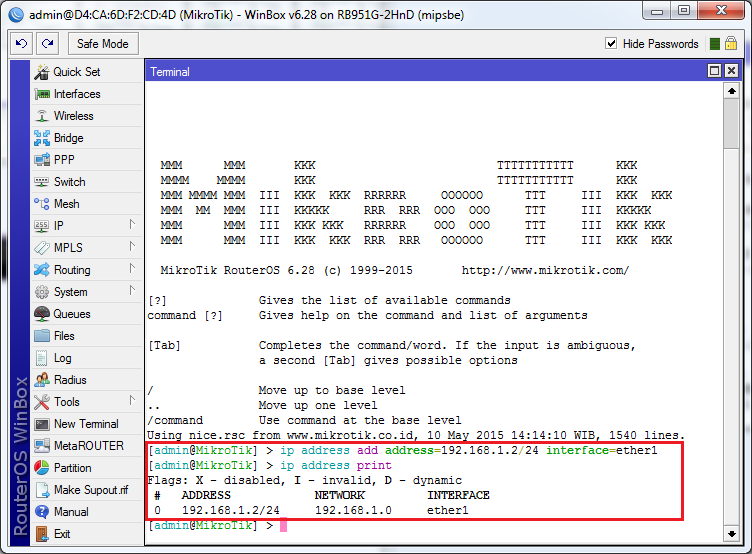

1. Setting IP Address ether1 pada routeboard dengan mengetikkan perintah

ip address add address=192.168.1.2/24 interface=ether1

Untuk melihat hasil memasukkan IP Address ketikkan perintah

ip address print

2. Kemudian coba lakukan ping ke server, jika mendapat balasan dari server artinya IP Public sudah dapat digunakan

ping 192.168.1.1

Mengubah nama interface dan memberikan comment

3. Untuk melihat interface yang ada pada routerboard ketikkan perintah

interface print

Perhatikan nama ether1 dan ether2 terdapat pada Flags ke berapa, karna untuk merubah nama suatu interface diperlukan untuk memerhatikan Flags dari interface yang nanti akan di ubah nama interface nya.

4. Interface ether1 dan ether2 terdapat pada flags 0 dan 1, dan kita akan merubah nama ether1 menjadi public sedangkan ether2 akan diubah menjadi local. Maka perintah yang harus ketikkan untuk merubah nama dari ether1

interface set 0 name=public

Sedangakan perintah yang harus diketikkan untuk merubah nama ether2

interface set 1 name=local

Untuk meihat hasil dari merubah nama, ketikkan perintah

interface p

5. Untuk memberi comment pada tiap ethernet, perhatikan juga ether1 terdapat pada Flags ke berapa disini saya akan memberi comment pada interface ether1. Comment yang akan saya berikan pada ether1 adalah ke internet. Maka perintah yang harus diketikka adalah

interface set 4 name=ether1 comment=”ke internet”

Untuk melihat hasil setelah menambahkan comment, ketikkan perintah

interface p

6. Sekarang kita akan menambahkan comment pada interface ether2, perhatikan juga ether2 terdapat pada Flags ke berapa disini.. Comment yang akan saya berikan pada ether2 adalah ke local. Maka perintah yang harus diketikkan adalah

interface set 4 name=ether1 comment=”ke local”

Untuk melihat hasil setelah menambahkan comment, ketikkan perintah

interface print

Disable dan Enable

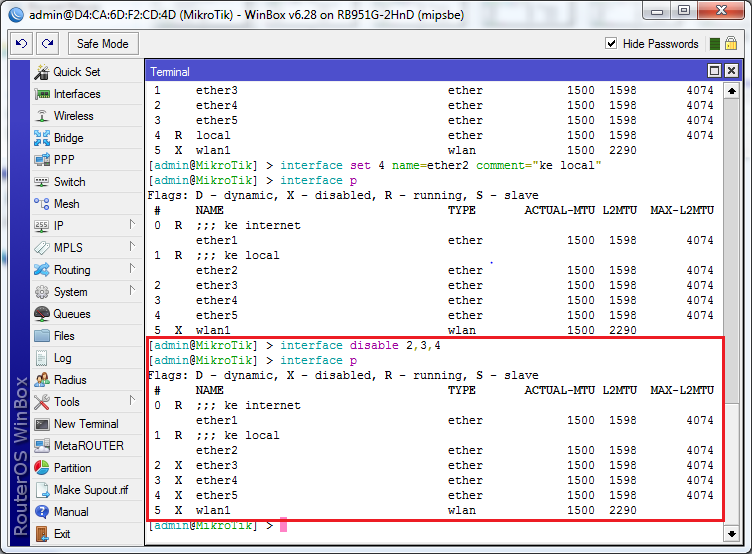

7. Untuk disable ethernet, perhatikan ether3,ether4 dan ether5 terdapat pada Flags ke berapa disini saya akan disable interface ether3,ether4 dan ether5. Maka perintah yang harus diketikkan adalah

interface disable 2,3,4

Kemudian untuk hasilnya ketikkan perintah

interface print

8. Untuk enable ethernet, perhatikan ether5 terdapat pada Flags ke berapa disini saya akan disable interface ether5. Maka perintah yang harus diketikkan adalah

interface enable 5

Kemudian untuk lihat hasilnya ketikkan perintah

interface p

Membuat VLAN

9. Untuk membuat VLAN, masukkan ether berapa yang ingin dibuat VLAN. Disini saya akan membuat 2 VLAN dengan memasukkannya kedalam ether2. Perintah yang harus diketikkan
